全自動高速雙軌貼標機 手機線路板貼標機 東莞貼標機廠家的簡單介紹
ATM-180SG全自動高速雙軌貼標機是我司自主研發的產品，擁有兩條軌道，可滿足客戶正反面生產，自動翻板，擁有速度快（＞3200Pcs/H）、精度高（±0.1mm）、在線式、效率高等優點
全自動高速雙軌貼標機 手機線路板貼標機 東莞貼標機廠家的詳細信息
 功能簡介1.適用于SMT行業各種需要貼標簽、背膠、不干膠的線路板；
2.提高SMT線上貼標機產能；
3.大幅減少操作人員貼標錯誤率；
4.使SMT生產線更加流暢、更有效率；
高速度:最快可達 3600片/時；
高精度:上下兩組高精視覺對位元；
靈活:可選務對中、一次對中、兩次對中等模式；
適應性廣：適合各種高速、高精標簽及背膠的應用。
產品特點★高效率,高精度貼標簽貼
全視覺定位貼裝系統由兩個高分辨率CCD和穩定視覺軟件提供,能校正
標簽同線路板Fiducial Mark的X、Y和U方向的誤差。
★穩定性高，應用靈活
高剛性底座，松下伺服馬達和NSK（或THK、IKO）高精度絲桿導軌驅動X-Y軸,
U軸可以0-360°任意角度,更加靈活貼標簽。
★穩定可靠的工業控制系統
基于Windows操作系統平臺，具有多等級操作界面和CCD輔助簡化式編程方法,
提供用戶簡易操作界面和更容易設定機器的操作程序。可單板和拼板貼付也具
有SKIP功能。
★標準的SEMA接口的運輸軌道,寬度可自動調節
軌 道可設定 BYPASS功能,操作更具有彈性;夾板采用上頂式設計,防止線
路板 彎 曲。
★可拆卸 Feeder ,標準 Feeder 安裝方式，更換容易
標簽Feeder由光纖和步進馬達控制，出標精度高；Feeder
上料操作簡單,更換容易.可根據客戶產品規格制定各種標簽送料器。
ATM-180 SG 兩條軌道
兩條軌道可同時生產不同的產品。 軟件功能◎壞板
◎支持高精度2次對位
◎標簽檢測
◎二維碼檢測
◎不良標簽拋料
◎壞點檢測
◎可用Excel表格導入座標
技術參數 型號 | ATM-180SG（雙軌） | 貼裝速度 | Max:3600 pcs/hour(Dual Head) | X-Y軸重復精度 | ±0.1mm | Z軸定位精度 | ±0.1mm | R軸定位精度 | ±0.01° | 線路板尺寸 | Max:200mm*300mm Min:70mm*70mm | 線路板厚度 | 0.5～3.0mm | 標簽尺寸 | Max:55mm*30mm Min:2mm*2mm | Z軸行程 | 25mm | U轉角范圍 | 0～360° | 傳送軌道 | 兩條軌道 | 傳送軌道 | 三段式標準SMT軌道 | 軌道寬度自動調節 | 軌道高度
910mm±20mm | 料架容量 | 2pcs | 電壓 | （220AC±10%) 50Hz | 所需起源壓力 | ＞0.6Mpa | 氣流量 | ＞60L/min | 電源功率 | 3.0KW | 最大電流 | 15A | 主機結構尺寸 | 970*1450*1600mm | 重量 | 800KG | 特殊配置
| 可隨意在單片板或多拼板上多標貼附 | 可選直通運行功能 | 標準SMEMA接口 |

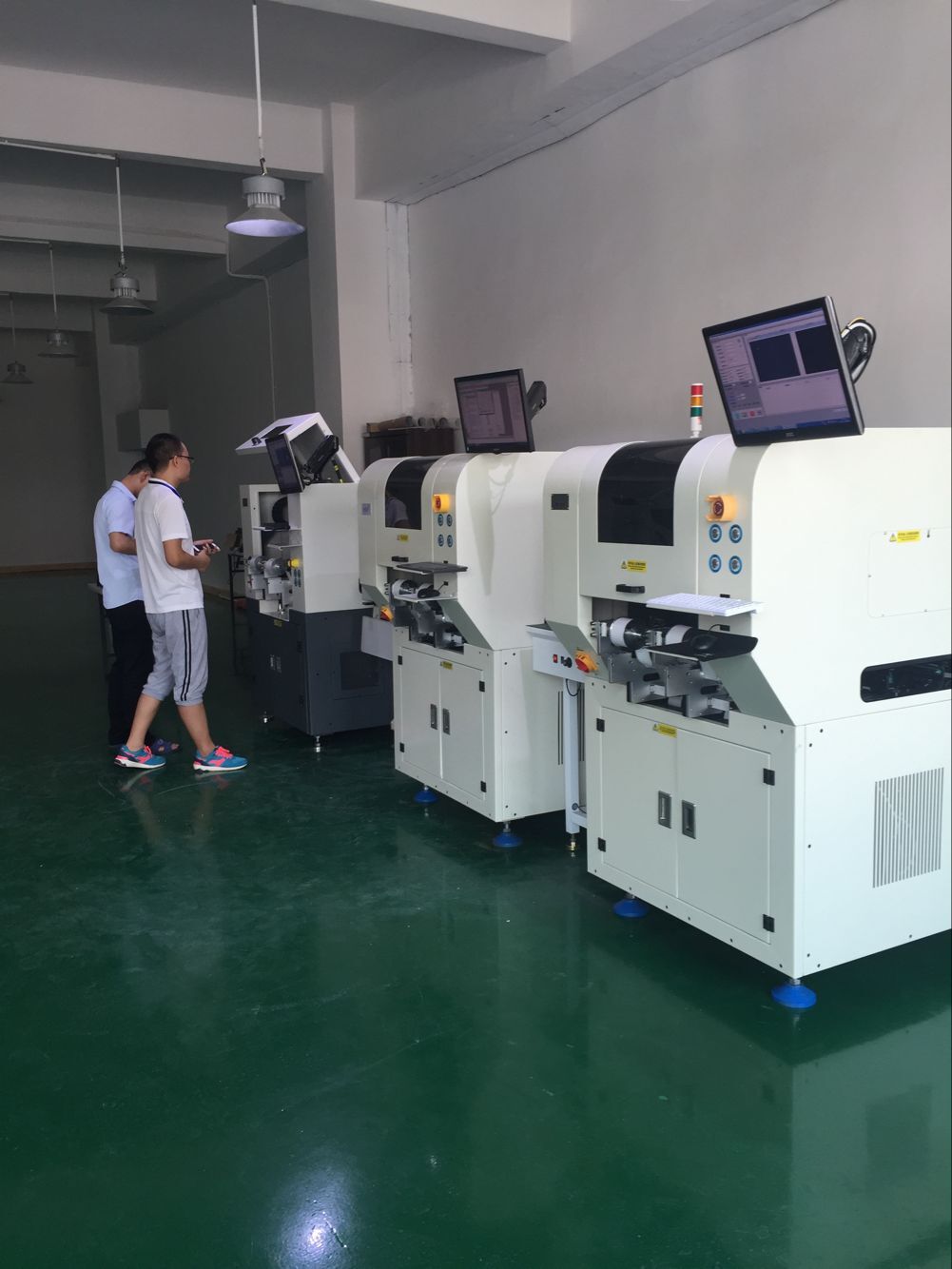

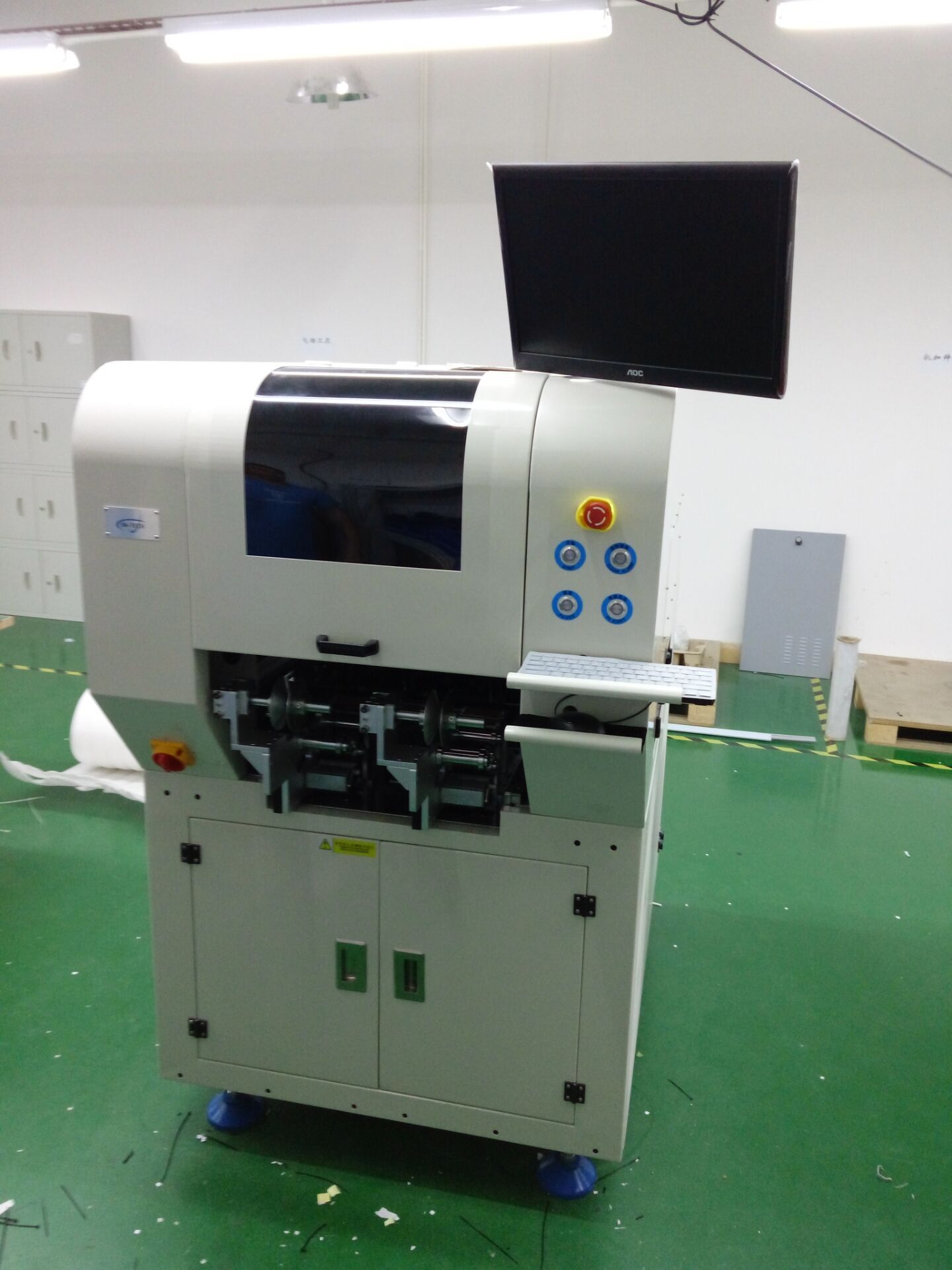

產品實拍
專利展示
品牌介紹 廣東秦泰盛智能化科技有限公司2002年成立于廣東東莞，是一家集研發、生產及銷售、技術服務為一體的高新技術企業。秦泰盛致力于非標自動化領域，為客戶提供全套的自動化生產和智能制造解決方案，是極具有競爭力和優質的設備供應商。公司目前所服務的主要行業有PCB、FPC、SMT等電子產品生產行業，醫療電子行業，汽車電子行業，新能源汽車行業，LCD/TFT制造行業等行業。公司擁有資深的研發設計團隊，從整套方案的設計到生產、銷售、售后服務始終以滿足客戶需求為導向，全方位考慮客戶操作使用的人性化及生產效率，以降低客戶用工成本和提高產品穩定性為目標，目前為多家全球500強企業指定供應商。
